Ker elektronski sistemi postajajo vse bolj izpopolnjeni, povpraševanje po večji gostoti komponent, izboljšani celovitosti signala in izboljšanem upravljanju toplote še naprej narašča. TheVečplastno PCBje postal standard za aplikacije, ki segajo od telekomunikacijske infrastrukture in medicinskih naprav do avtomobilske elektronike in industrijskih krmilnih sistemov.HONTECse je uveljavil kot zaupanja vreden proizvajalecVečplastno PCBrešitve, ki služijo visokotehnološkim industrijam v 28 državah s specializiranim strokovnim znanjem in izkušnjami na področju proizvodnje prototipov z visoko mešanico, majhnimi količinami in hitrim obratom.
Vrednost aVečplastno PCBleži v njegovi zmožnosti prilagajanja zapletenim zahtevam usmerjanja znotraj kompaktnega odtisa. Z zlaganjem več prevodnih plasti, ločenih z izolacijskimi materiali, te plošče zagotavljajo namenske napajalne ravnine, ozemljitvene ravnine in signalne plasti, ki skupaj ohranjajo celovitost signala in hkrati zmanjšujejo elektromagnetne motnje.HONTECzdružuje napredne proizvodne zmogljivosti s strogimi standardi kakovosti za zagotavljanje večplastnih PCB izdelkov, ki ustrezajo najzahtevnejšim specifikacijam.
Nahaja se v Shenzhen, Guangdong,HONTECposluje s certifikati, vključno z UL, SGS in ISO9001, hkrati pa aktivno izvaja standarde ISO14001 in TS16949. Podjetje sodeluje z UPS, DHL in špediterji svetovnega razreda, da zagotovi učinkovito globalno dostavo. Vsaka poizvedba prejme odgovor v 24 urah, kar odraža zavezanost k odzivnosti, ki jo cenijo globalne inženirske ekipe.
Število plasti aVečplastno PCBneposredno vpliva tako na električno zmogljivost kot na stroške izdelave. Dodatne plasti zagotavljajo namenske kanale za usmerjanje, ki zmanjšujejo zastoje signala in omogočajo čisto ločitev med analognimi, digitalnimi in napajalnimi vezji. Pri zasnovah visoke hitrosti namenske ozemljitvene ravnine, ki mejijo na signalne plasti, ustvarjajo nadzorovane impedančne prenosne vode, ki ohranjajo celovitost signala po vsej plošči. Vendar pa vsaka dodana plast poveča stroške materiala, podaljša čas izdelave in dodatno zaplete postopke laminacije in registracije.HONTECpriporoča določitev števila slojev na podlagi specifičnih konstrukcijskih zahtev in ne poljubnih ciljev. 4-slojno večplastno tiskano vezje pogosto zagotavlja zadostno gostoto usmerjanja za številne aplikacije, hkrati pa ponuja znatne prednosti v zmogljivosti v primerjavi z 2-slojnimi zasnovami prek namenskih napajalnih in ozemljitvenih ravnin. Ko se gostota komponent povečuje ali hitrost signala narašča, postanejo potrebne 6- ali 8-slojne konfiguracije. Za dizajne z izjemno velikim številom komponent ali zapletenimi zahtevami po usmerjanju HONTEC podpira štetje slojev do 20 slojev s tehnikami zaporednega laminiranja, ki ohranjajo natančnost registracije. Inženirska ekipa strankam pomaga pri optimizaciji zlaganja plasti, da doseže zahtevano zmogljivost brez nepotrebnih stroškov.
Zanesljivost vVečplastno PCBproizvodnja zahteva strog nadzor kakovosti na vsaki stopnji proizvodnje. HONTEC izvaja obsežne inšpekcijske in preskusne protokole, zasnovane posebej za večplastno konstrukcijo. Avtomatiziran optični pregled preveri vzorce notranjih plasti pred laminacijo in zagotovi, da so morebitne napake ujete, preden postanejo plasti nedostopne. Rentgenski pregled potrdi registracijo sloja po laminaciji in zazna kakršno koli neusklajenost, ki bi lahko ogrozila vmesne povezave. Preizkušanje impedance potrjuje, da nadzorovane sledi impedance izpolnjujejo konstrukcijske specifikacije, z uporabo reflektometrije v časovni domeni za merjenje karakteristične impedance v kritičnih omrežjih. Analiza preseka zagotavlja vizualno potrditev debeline prevleke, poravnave plasti in celovitosti prehodov z vzorci, vzetimi iz vsake proizvodne serije. Električno testiranje preverja kontinuiteto in izolacijo za vsako mrežo, s čimer zagotavlja, da v dokončanem večplastnem tiskanem vezju ni prekinitev ali kratkih stikov. Preizkušanje toplotne obremenitve simulira pogoje sestavljanja, pri čemer so plošče izpostavljene večkratnim ciklom ponovnega polnjenja, da se ugotovijo morebitne latentne napake, kot so razslojevanje ali razpoke v sodu.HONTECvzdržuje zapise o sledljivosti, ki povezujejo vsako večplastno tiskano vezje z njegovimi proizvodnimi parametri, kar podpira analizo kakovosti in prizadevanja za nenehne izboljšave.
Izbira materiala bistveno oblikuje električno, toplotno in mehansko delovanje katerega koliVečplastno PCB. Standardni materiali FR-4 zagotavljajo stroškovno učinkovito rešitev za številne aplikacije, saj nudijo ustrezno toplotno stabilnost in dielektrične lastnosti za splošne namene. Za aplikacije večplastnih PCB, ki zahtevajo izboljšano toplotno zmogljivost, materiali z visoko Tg ohranjajo mehansko stabilnost pri povišanih temperaturah, do katerih pride med sestavljanjem in delovanjem. Hitri digitalni modeli zahtevajo materiale z majhnimi izgubami, kot sta serija Isola FR408 ali Panasonic Megtron, ki zmanjšujejo slabljenje signala in ohranjajo dosledno dielektrično konstanto v frekvenčnih območjih. RF in mikrovalovne aplikacije zahtevajo specializirane laminate Rogers ali Taconic, ki zagotavljajo stabilne električne lastnosti pri visokih frekvencah. HONTEC sodeluje s strankami pri izbiri materialov, ki ustrezajo posebnim zahtevam uporabe, pri čemer upošteva dejavnike, kot so delovna frekvenca, temperaturno območje in izpostavljenost okolja. Mešane dielektrične konstrukcije združujejo različne vrste materialov znotraj enega večplastnega tiskanega vezja, kar optimizira zmogljivost za kritične signalne plasti, hkrati pa ohranja stroškovno učinkovitost za nekritične plasti. Inženirska ekipa zagotavlja smernice o združljivosti materialov, s čimer zagotavlja, da se izbrani laminati pravilno povežejo med laminacijo in ohranijo zanesljivost v celotnem življenjskem ciklu izdelka.
HONTECohranja proizvodne zmogljivosti, ki zajemajo celoten obsegVečplastno PCBzahteve. Standardna večslojna proizvodnja vključuje 4 do 20 plasti z običajnimi odprtinami s skoznjo luknjo in naprednimi registracijskimi sistemi, ki ohranjajo poravnavo po celotnem skladu. Za načrte, ki zahtevajo večjo gostoto, zmogljivosti HDI podpirajo slepe prehode, zakopane prehode in strukture mikroprehodov, ki omogočajo natančnejšo geometrijo usmerjanja in zmanjšano velikost plošče.
Bakrene uteži od 0,5 oz do 4 oz ustrezajo različnim zahtevam glede prenosa toka, medtem ko možnosti površinske obdelave vključujejo HASL, ENIG, potopno srebro in potopni kositer, ki ustrezajo montažnim procesom in okoljskim zahtevam.HONTECobdeluje prototipne in proizvodne količine z dobavnimi časi, optimiziranimi za inženirsko validacijo in serijsko proizvodnjo.
Za inženirske ekipe, ki iščejo proizvodnega partnerja, ki je sposoben zagotavljati zanesljivostVečplastno PCBrešitve, HONTEC ponuja tehnično strokovno znanje, odzivno komunikacijo in preverjene sisteme kakovosti, podprte z mednarodnimi certifikati.
ST115G PCB - z razvojem integrirane tehnologije in mikroelektronske embalažne tehnologije skupna gostota moči elektronskih komponent narašča, medtem ko je fizična velikost elektronskih komponent in elektronske opreme postopoma majhna in miniaturizirana, kar ima za posledico hitro kopičenje toplote , kar ima za posledico povečanje toplotnega toka okoli integriranih naprav. Zato bo visoko temperaturno okolje vplivalo na elektronske komponente in naprave. To zahteva učinkovitejšo shemo toplotnega nadzora. Zato je odvajanje toplote elektronskih komponent postalo glavni poudarek sedanje proizvodnje elektronskih komponent in elektronske opreme.

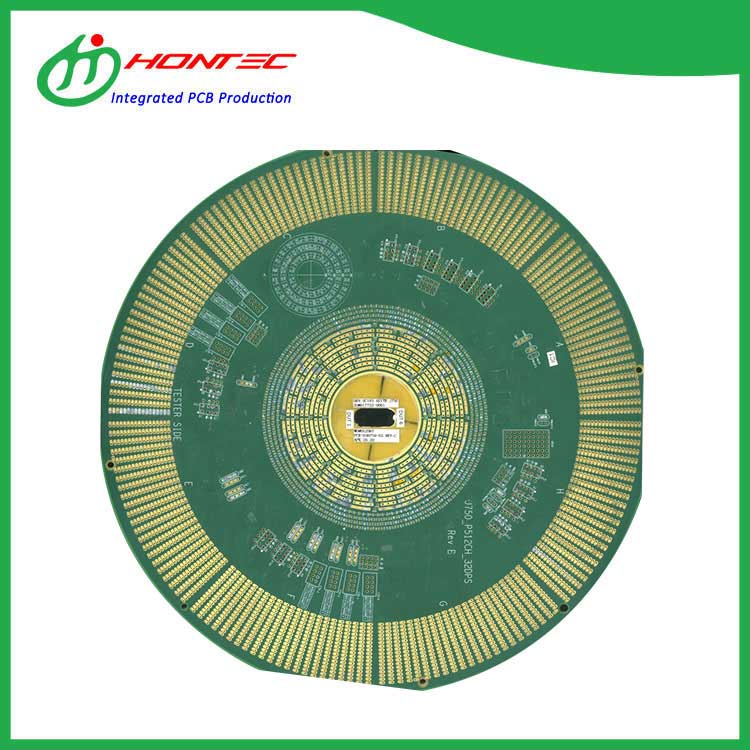

PCB brez halogena - halogen (halogen) je skupina VII ne-zlati element Duzhi v Bai, ki vključuje pet elementov: fluor, klor, brom, jod in astatin. Astatin je radioaktivni element, halogen pa se običajno imenuje fluor, klor, brom in jod. PCB brez halogena je zaščita okolja. PCB ne vsebuje zgornjih elementov.
Tg250 PCB je izdelan iz poliamidnega materiala. Dolgo lahko prenese visoko temperaturo in se pri 230 stopinjah ne deformira. Primeren je za visokotemperaturno opremo, njegova cena pa je nekoliko višja od navadne FR4
PCB S1000-2M je izdelan iz materiala S1000-2M z vrednostjo TG 180. To je dobra izbira za večplastne PCB z visoko zanesljivostjo, visoko stroškovno zmogljivostjo, visoko zmogljivostjo, stabilnostjo in praktičnostjo
Pri hitrih aplikacijah igra zmogljivost plošče pomembno vlogo. IT180A PCB spada v ploščo z visokim Tg, ki je prav tako pogosto uporabljena z visoko Tg ploščo. Ima visoko stroškovno zmogljivost, stabilno delovanje in se lahko uporablja za signale znotraj 10G.
ENEPIG PCB je okrajšava od pozlačevanja, prevleke paladija in ponikljanja. ENEPIG PCB prevleka je najnovejša tehnologija, ki se uporablja v industriji elektronskih vezij in industriji polprevodnikov. Zlata prevleka z debelino 10 nm in paladijska prevleka z debelino 50 nm lahko dosežeta dobro prevodnost, odpornost proti koroziji in trenju.
