V razvoju sodobne elektronike so postale fizične omejitve oblikovanja izdelka tako zahtevne kot električne zahteve. Inženirji se vse pogosteje soočajo z dilemo, kako namestiti več funkcionalnosti v težje prostore, hkrati pa ohraniti zanesljivost v dinamičnih pogojih. Kot odgovor na ta izziv se je pojavila plošča Rigid-Flex, ki združuje strukturno stabilnost togih vezij s prilagodljivostjo fleksibilnih vezij.HONTECse je uveljavil kot zaupanja vreden proizvajalec rešitev Rigid-Flex Board, ki služi visokotehnološkim industrijam v 28 državah s specializiranim strokovnim znanjem in izkušnjami na področju proizvodnje prototipov z visoko mešanico, majhnimi količinami in hitrimi obrati.
Vrednost plošče Rigid-Flex presega zgolj prihranek prostora. Z odpravo konektorjev, kablov in spajkalnih spojev, ki tradicionalno povezujejo ločene toge plošče, ta tehnologija močno izboljša zanesljivost sistema, hkrati pa zmanjša čas sestavljanja in skupno težo. Aplikacije, ki segajo od medicinskih naprav in vesoljskih sistemov do nosljive tehnologije in avtomobilske elektronike, so vse bolj odvisne od konstrukcije Rigid-Flex Board, da bi izpolnili svoje cilje glede zmogljivosti in vzdržljivosti.
Nahaja se v Shenzhen, Guangdong,HONTECzdružuje napredne proizvodne zmogljivosti s strogimi standardi kakovosti. Vsaka proizvedena plošča Rigid-Flex nosi zagotovilo certifikatov UL, SGS in ISO9001, medtem ko podjetje aktivno izvaja standarde ISO14001 in TS16949, da bi izpolnilo zahtevne zahteve avtomobilskih in industrijskih aplikacij. Z logističnimi partnerstvi, ki vključujejo UPS, DHL in špediterje svetovnega razreda, HONTEC zagotavlja, da prototipi in proizvodna naročila učinkovito dosežejo destinacije po vsem svetu. Vsaka poizvedba prejme odgovor v 24 urah, kar odraža zavezanost k odzivnosti, ki jo cenijo globalne inženirske ekipe.
Odločitev za sprejem plošče Rigid-Flex se pogosto zmanjša na več različnih prednosti, ki neposredno vplivajo na zanesljivost izdelka in učinkovitost proizvodnje. Tradicionalne zasnove, ki se zanašajo na konektorje, kable in več togih plošč, predstavljajo potencialne točke napak pri vsaki medsebojni povezavi. Vsak konektor predstavlja mehanski spoj, dovzeten za poškodbe zaradi vibracij, korozijo in utrujenost skozi čas. Plošča Rigid-Flex v celoti odpravi te točke napake z integracijo fleksibilnih vezij, ki služijo kot medsebojna povezava med togimi deli. Ta poenotena konstrukcija zmanjša delo pri montaži, odpravi stroške nabave konektorjev in odpravi tveganje nepravilne napeljave kablov med montažo. Za aplikacije, ki so izpostavljene ponavljajočim se premikanjem, zgibanjem ali tresljajem, plošča Rigid-Flex zagotavlja vrhunsko mehansko zanesljivost v primerjavi z alternativami, ki temeljijo na priključkih. Poleg tega so lahko prihranki prostora znatni, saj je mogoče fleksibilne dele zložiti ali upogniti, da se prilegajo nepravilnim oblikam ohišij, kar oblikovalcem omogoča učinkovitejšo uporabo razpoložljivega prostora. Zmanjšanje teže je še ena pomembna prednost, zlasti pri vesoljskih in prenosnih medicinskih napravah, kjer je pomemben vsak gram.HONTECsodeluje s strankami pri oceni teh dejavnikov zgodaj v fazi načrtovanja in zagotavlja, da je odločitev o uporabi plošče Rigid-Flex usklajena s tehničnimi zahtevami in vidiki obsega proizvodnje.
Prehodno območje, kjer se togi material sreča s prožnim materialom, predstavlja najbolj kritično področje pri izdelavi plošč Rigid-Flex. HONTEC uporablja specializiran inženirski nadzor, da zagotovi, da te regije ohranijo električno celovitost in mehansko trdnost v celotnem življenjskem ciklu izdelka. Postopek se začne z natančno izbiro materiala z uporabo fleksibilnih substratov na osnovi poliimida, ki ohranjajo fleksibilnost, hkrati pa nudijo odlično toplotno stabilnost. Med izdelavo so togi deli izdelani s standardnimi FR-4 ali visoko zmogljivimi laminati, medtem ko so fleksibilni deli podvrženi skrbni obdelavi, da se ohrani njihova prožnost. Območje prehoda je deležno posebne pozornosti med postopkom nanosa prevleke in spajkalne maske, pri čemer je zagotovljeno, da na vmesniku ni koncentracij napetosti, ki bi lahko povzročile zlom prevodnika pri ponavljajočem se upogibanju.HONTECuporablja tehnike usmerjanja z nadzorovano globino in lasersko ablacijo za natančno določitev prehodnih meja. Pri zasnovah plošče Rigid-Flex, ki zahtevajo ponavljajoče se dinamično upogibanje, ekipa inženirjev oceni radij upogiba, zahteve glede cikla upogibanja in izbiro materiala za optimizacijo vzdržljivosti. Testiranje po izdelavi vključuje testiranje cikla upogibanja za dinamične aplikacije in testiranje toplotne obremenitve za potrditev, da prehodna območja ohranjajo električno kontinuiteto med temperaturnimi variacijami. Ta celovit pristop zagotavlja zanesljivo delovanje plošče Rigid-Flex v predvidenem okolju uporabe.
Oblikovanje plošče Rigid-Flex za aplikacije, ki vključujejo ponavljajoče se upogibanje ali premikanje, zahteva posebno pozornost na več dejavnikov, ki se razlikujejo od statičnih aplikacij.HONTECinženirska ekipa poudarja radij upogiba kot primarno merilo - razmerje med radijem upogiba in debelino fleksibilnega vezja neposredno vpliva na življenjsko dobo bakrenih sledi v dinamičnih pogojih. Splošno vodilo je ohraniti najmanjši polmer upogiba vsaj desetkratne debeline prožnega vezja za dinamične aplikacije, čeprav so posebne zahteve odvisne od pričakovanega števila ciklov upogibanja. Usmerjanje tras znotraj fleksibilnih odsekov zahteva zamaknjeno postavitev prevodnikov namesto zlaganja sledi neposredno eno nad drugo, kar med upogibanjem ustvarja točke napetosti. Debelina prevleke na prehodnih območjih je deležna posebne pozornosti, saj ta regija doživlja koncentrirano mehansko obremenitev. HONTEC strankam svetuje, naj se izogibajo nameščanju odprtin, komponent ali skoznjih lukenj znotraj upogibnih območij, saj te lastnosti ustvarjajo lokalizirane točke napetosti, ki lahko vodijo do okvare. Zaščitne plasti, če so potrebne, morajo biti zasnovane s prečrtanimi vzorci in ne s trdnim bakrom, da ohranijo prožnost. Število pričakovanih ciklov upogibanja – na tisoče za potrošniške izdelke ali milijone za industrijsko opremo – določa izbiro materiala in pravila oblikovanja. Z obravnavo teh premislekov med fazo načrtovanja HONTEC pomaga strankam doseči rešitve Rigid-Flex Board, ki izpolnjujejo zahteve glede električne učinkovitosti in pričakovanja glede mehanske vzdržljivosti.
Uspešna implementacija plošče Rigid-Flex zahteva sodelovanje, ki presega standardno proizvodnjo PCB.HONTECzagotavlja inženirsko podporo, ki se začne z zasnovo za preglede izdelovalnosti, pomaga strankam optimizirati nalaganje plasti, geometrijo prehodnih območij in izbiro materiala pred začetkom izdelave. Ta proaktivni pristop skrajša razvojne cikle in prepreči drago preoblikovanje.
Proizvodne zmogljivosti priHONTECobsega širok spekter konfiguracij Rigid-Flex plošč, od preprostih dvoslojnih fleksibilnih zasnov s togimi ojačitvami do zapletenih večplastnih konstrukcij, ki vključujejo slepe odprtine, zakopane odprtine in več togih odsekov. Možnosti materialov vključujejo standardne poliimidne fleksibilne podlage, materiale z nizkimi izgubami za visokofrekvenčne fleksibilne odseke in napredne laminate brez lepila za aplikacije, ki zahtevajo vrhunsko toplotno stabilnost.
Izbira končne obdelave površine za aplikacije Rigid-Flex Board upošteva tako spajkanje kot vzdržljivost pri upogibanju, z možnostmi, vključno z potopnim zlatom za ravne površine, ki so primerne za komponente z majhnim korakom, in ENIG za aplikacije, ki zahtevajo združljivost z žično vezavo.HONTECvzdržuje stroge procesne kontrole za prilagodljivo ravnanje z materialom, vključno z okolji z nadzorovano vlažnostjo med izdelavo, da se prepreči absorpcija vlage, ki bi lahko vplivala na kakovost laminacije.
Za inženirske ekipe, ki iščejo proizvodnega partnerja, ki je sposoben zagotoviti zanesljive rešitve za plošče Rigid-Flex Board od prototipa do proizvodnje,HONTECponuja tehnično strokovno znanje, odzivno komunikacijo in preverjene sisteme kakovosti. Kombinacija mednarodnih certifikatov, naprednih proizvodnih zmogljivosti in pristopa, osredotočenega na stranke, zagotavlja, da je vsakemu projektu namenjena pozornost, potrebna za uspešen razvoj izdelka.
ELIC Rigid-Flex PCB je tehnologija povezovalnih lukenj v kateri koli plasti. Ta tehnologija je patentni postopek Matsushita Electric Component na Japonskem. Narejen je iz papirja s kratkimi vlakni DuPontovega "poli aramidnega" izdelka Thermount, ki je impregniran z visoko zmogljivo epoksidno smolo in filmom. Nato je izdelan iz laserskega oblikovanja lukenj in bakrene paste, bakrena pločevina in žica pa sta pritisnjena na obeh straneh, da tvorita prevodno in med seboj povezano dvostransko ploščo. Ker pri tej tehnologiji ni galvaniziranega bakrenega sloja, je vodnik le iz bakrene folije, debelina prevodnika pa je enaka, kar ugodno vpliva na nastanek finejših žic.
R-f775 FPC je prilagodljivo vezje iz prožnega materiala r-f775, ki ga je razvil songdian. Ima stabilne zmogljivosti, dobro prilagodljivost in zmerno ceno
EM-528K PCB je nekakšna kompozitna plošča, ki skozi luknje povezuje toge PCB (RPC) in fleksibilne PCB (FPC). Zaradi prilagodljivosti FPC lahko omogoči stereoskopsko ožičenje v elektronski opremi, kar je primerno za 3D oblikovanje. Trenutno povpraševanje po togi fleksibilni PCB hitro raste na svetovnem trgu, zlasti v Aziji. Ta članek povzema razvojni trend in tržni trend toge fleksibilne tehnologije PCB, značilnosti in proizvodnega procesa

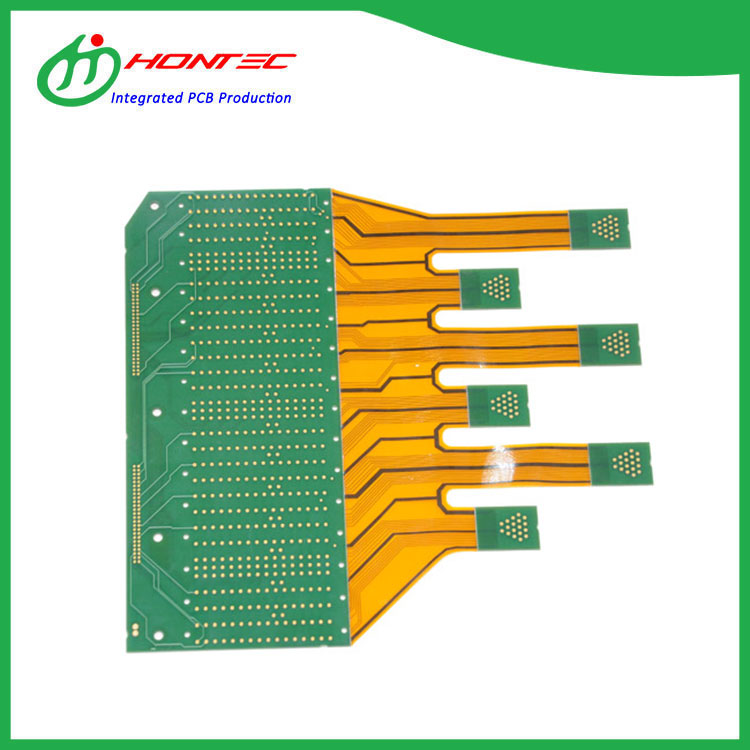

Ker se oblikovanje PCB R-5795 pogosto uporablja na številnih industrijskih področjih, da bi zagotovili visoko stopnjo uspešnosti, je zelo pomembno, da se naučite izrazov, zahtev, procesov in najboljših praks toge fleksibilne zasnove. TU-768 PCB TGID-FLEX je razvidno iz imena, da je togo fleksibilno kombinirano vezje sestavljeno iz toge plošče in fleksibilne tehnologije plošče. Ta zasnova je, da večplastni FPC poveže z enim ali več togimi deskami znotraj in / ali zunaj.
