Povzetek: Težki bakreni PCB-jiso bistvenega pomena za aplikacije z visoko močjo in visoko zanesljivostjo. Ta članek raziskuje njihove prednosti, vidike oblikovanja, proizvodne procese in praktične aplikacije za pomoč inženirjem in podjetjem pri optimizaciji delovanja elektronike in hkrati zmanjšanju napak.
Kazalo

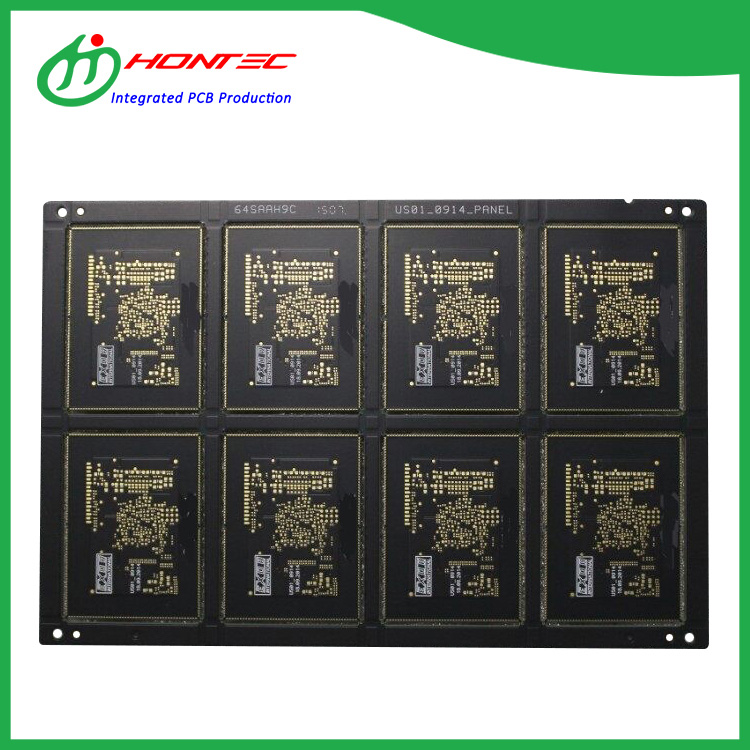

Kaj je Heavy Copper PCB?
Težka bakrena PCB-ja so tiskana vezja, izdelana z debelino bakra, ki presega standardne ravni, običajno 3 oz/ft² (105 μm) ali več. Prenašajo višje tokove, učinkovito odvajajo toploto in so bistvenega pomena za industrijsko močnostno elektroniko, avtomobilsko elektroniko in visokotokovna vezja.
V primerjavi s standardnimi PCB-ji težki bakreni PCB-ji zagotavljajo:
- Izboljšana nosilnost toka
- Izboljšano toplotno upravljanje
- Povečana mehanska trdnost
- Daljša življenjska doba v zahtevnih pogojih
Prednosti težkega bakrenega tiskanega vezja
| Funkcija | Korist |
|---|---|
| Visoka tokovna zmogljivost | Podpira višjo amperažo brez pretiranega segrevanja. |
| Odlično odvajanje toplote | Zmanjša tveganje okvare komponent zaradi toplotne obremenitve. |
| Mehanska trdnost | Odporen na upogibanje in deformacijo med delovanjem. |
| Vzdržljivost | Podaljša življenjsko dobo PCB v težkih industrijskih okoljih. |
Zaradi teh prednosti so težki bakreni PCB nepogrešljivi v sektorjih, kjer se o zanesljivosti in zmogljivosti ni mogoče pogajati.
Premisleki glede oblikovanja težkih bakrenih PCB-jev
Načrtovanje težkih bakrenih PCB-jev zahteva posebno pozornost dejavnikom, ki vplivajo na zmogljivost in sposobnost izdelave:
- Širina in debelina sledi:Zagotovite, da sledi obvladujejo zahtevani tok brez pregrevanja.
- Toplotno upravljanje:Za učinkovito odvajanje toplote uporabite toplotne odprtine, ravnine in toplotne odvode.
- Izbira materiala:Izberite podlage, kot so FR-4, poliimidne plošče ali plošče s kovinskim jedrom, glede na toplotne in mehanske potrebe.
- Tehnike nanašanja:Elektrolitičen baker zagotavlja enotno debelino in zanesljivost.
- Panelizacija:Optimizirajte izkoristek proizvodnje in zmanjšajte količino odpadkov.
Postopek izdelave težkih bakrenih PCB
Proizvodnja težkih bakrenih PCB-jev vključuje več ključnih korakov:
- Priprava osnovnega materiala:Izbira kvalitetnega substrata in bakrenih folij za predvezovanje.
- Laminacija:Stiskanje bakrenih plasti in preprega pod visoko temperaturo in pritiskom.
- Vzorci:Uporaba fotolitografije za definiranje poti vezja.
- Jedkanica:Odstranjevanje odvečnega bakra, da ostanejo želene sledi.
- Galvanizacija:Vgradnja dodatnega bakra za visokotokovne sledi.
- Površinska obdelava:Uporaba HASL, ENIG ali drugih zaključkov za spajkanje.
- Testiranje:Električno, toplotno in mehansko testiranje za zagotavljanje standardov delovanja.
Uporaba težkih bakrenih PCB-jev
Težki bakreni PCB-ji se pogosto uporabljajo v panogah, kjer sta vzdržljivost in visoka zmogljivost kritična:
- Industrijski napajalniki in inverterji
- Električna vozila in polnilne postaje
- Telekom in infrastruktura 5G
- Medicinska slikovna in zmogljiva diagnostična oprema
- Visokotokovni LED sistemi razsvetljave
Nasveti za vzdrževanje težkih bakrenih PCB-jev
Ustrezna nega zagotavlja dolgo življenjsko dobo in zanesljivo delovanje:
- Redni vizualni pregled glede korozije, delaminacije ali pregretja.
- Preverite spajkalne spoje glede razpok in jih po potrebi ojačite.
- Očistite z neabrazivnimi, antistatičnimi raztopinami.
- Med delovanjem zagotovite pravilno upravljanje toplote.
- Upoštevajte smernice proizvajalca za omejitve električne obremenitve.
Pogosto zastavljena vprašanja
- V1: Ali lahko težki bakreni PCB prenesejo izjemno visoke tokove?
- Da, s pravilno zasnovo sledi in debelino bakra lahko prenašajo tokove nad 100 A, odvisno od uporabe.
- V2: Kako debela je lahko bakrena plast?
- Tipični težki bakreni PCB-ji segajo od 3 oz (105 μm) do 10 oz (350 μm) na plast.
- V3: Ali so težki bakreni PCB-ji dražji?
- Na splošno so zaradi dodatnih materialov in zapletenosti izdelave dražji od standardnih PCB-jev, vendar njihova zmogljivost in dolgoživost upravičujeta naložbo.
- V4: Katere industrije imajo največ koristi od težkih bakrenih PCB-jev?
- Industrije, kot so avtomobilska, industrijska energija, vesoljska industrija, medicinske naprave in telekomunikacije, imajo veliko koristi od njihove visoke tokovne in toplotne zmogljivosti.
